止回阀的简介及应用

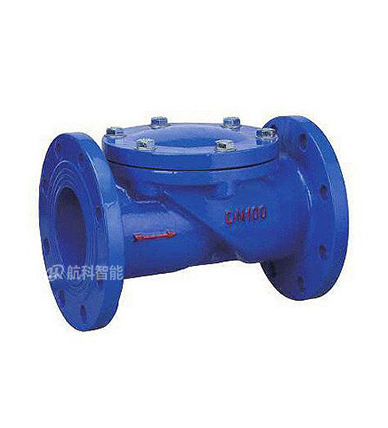

止回阀概述

　　止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

　　止回阀根据材质的不同，可以适用于各种介质的管路上。

　　止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来，阀瓣的关闭特性又对流体流动状态产生反作用。止回阀的工作特点是载荷变化大，启闭频率小，一投入关闭或开启状态，使用周期便很长，且不要求运动部件运动。但一旦有"切换"要求，则必须动之灵活，这一要求较常见的机械运动更为苛刻。由于止回阀在大多数实际使用中，定性地被确定用于快速关闭，而在止回阀关闭的瞬间，介质是反向流动的，随着阀瓣的关闭，介质从最大倒流速度迅速降至零，而压力则迅速升高，即产生可能对管路系统有破坏作用的"水锤"现象。

应用

1、对夹式止回阀用途：

止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。对夹式止回阀适用于公称压力 PN1.0MPa~42.0MPa、Class150~25000;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿酸等多种介质。

2、对夹式止回阀的主要材质：

有碳钢、低温钢、双相钢(F51/F55)、钛合金、铝青铜、因科镍尔(INCONEL)、SS304、SS304L、SS316、SS316L、铬钼钢、蒙乃尔(400/500)、20#合金、哈氏合金等金属材料。对夹式止回阀的用途与结构特点

三、对夹式止回阀的标准与规范：

1、设计与制造：API594、API6D、JB/T8937,JB/T3595,

2、结构长度：API594、API6D、DIN3202、JB/T8937,ANSI/ASME B16.10

3、压力、温度等级：ANSI B16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74

4、试验与检验：API598、JB/T9092,GB/T13927

5、配管法兰：JB/T74~90、GB/T9112-9124、HG20592~20635、SH3406、ANSI/ASME B 16.5、DIN2543-2548、GB/T13402、API605、ASMEB16.47

3、对夹止回阀的结构特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速，水锤压力小

4、水平管道或垂直管道均可使用，安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关闭冲击力小

8、整体结构简单紧凑、造型美观

9、使用寿命长、性能可靠

止回阀在水泵供水系统中的作用是防止高压水回流对水泵叶轮的冲击。系统在运行中由于某种原因，水泵突然停止运转时，泵内压力消失，与水泵出口相连的高压水就会反向流回水泵。水泵出口装有止回阀时，它会立即关闭，防止高压水反向流回水泵。

止回阀在热水系统的作用是防止热水回流到管道中。如果是PVC管很可能烫坏管道，甚至可能伤人，特别是在太阳能热水器系统中。
